Беседка для забортных работ

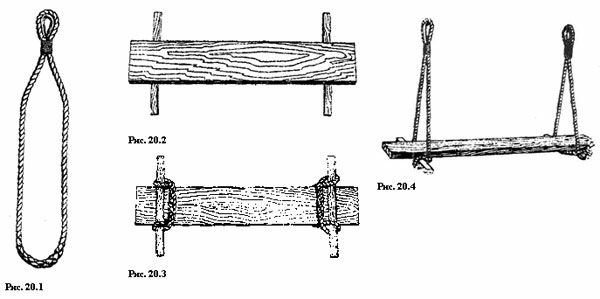

Изготовление. Беседка для забортных работ изготовляется из доски, двух поперечных упоров, не дающих беседке прижиматься к борту судна, и двух стропов (Рис. 20.1,Рис. 21.2).

Доска гладко обстругивается и окрашивается краской. Упоры крепятся к сидению шурупами. Стропы изготовляются из пенькового троса путем сращивания его концов коротким сплеснем (три с половиной пробивки). В верхней части стропов с помощью бензеля с крыжом делается огон с коушем для подвешивания беседки на тросах, перекинутых через фальшборт. Крепление стропов к доске беседки показано на Рис. 20.3.

На Рис. 20.4 показана беседка в готовом виде.

Размеры беседки и вес указаны в Таблица 20.1.

  • Наименование; Длина доски, см; Ширина доски, см; Толщина доски и упоров, см; Длина упоров, см; Высота беседки со стропом, см; Вес, кг
  • Беседка забортная малая; 200; 26—35; 4; 90; 100; 18,5
  • Беседка забортная большая; 300; 26-35; 5; 90; 100; 23,0

Материал: доска и упоры — сосна; стропы — трос пеньковый смоленый, окружностью 65 мм, по ГОСТ 483—55; коуш — Р0,3, по ГОСТ 9689—61.

Применение. Забортная беседка применяется во время работ по зачистке и окраске корпуса судна, при осмотре соединений листов обшивки, возобновлении грузовых марок и шкалы осадки, очистке якоря и т.д.
