Кнопы и мусинги

КРЕСТ

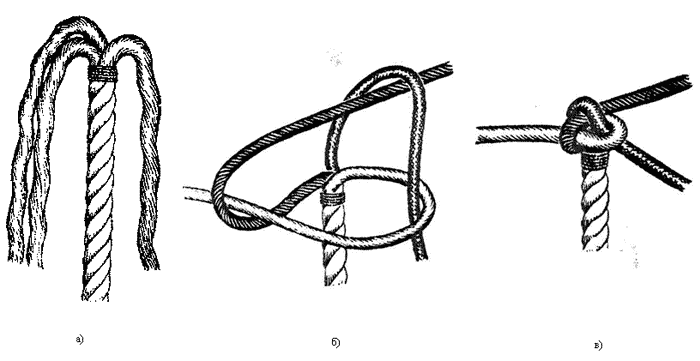

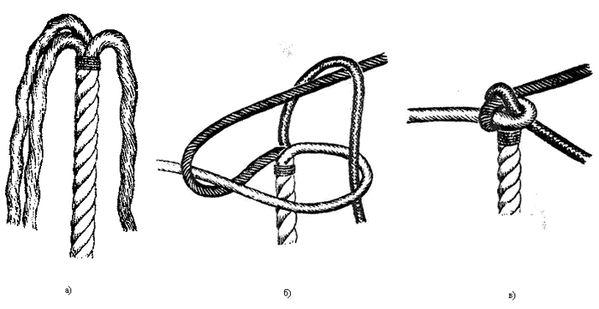

Выполнение. Трос распускается на пряди до марки, предварительно наложенной на некотором расстоянии от конца троса. Затем конец троса со свободными прядями располагается вертикально (рис. 73, а), а пряди переплетаются таким образом, чтобы каждая из них проходила поверх соседней пряди в петлю, образованную другой прядью (рис. 73, б). Затянутый крест представлен на рис 73 в.

Применение. Крест выполняется на конце троса и предохраняет его от распускания. Кроме того, такой способ переплетения прядей находит применение при изготовлении стопорного кнопа.


ПРОСТОЙ КНОП

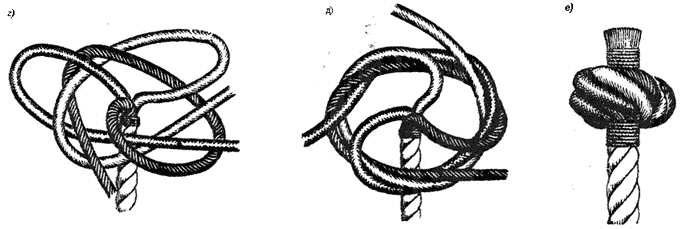

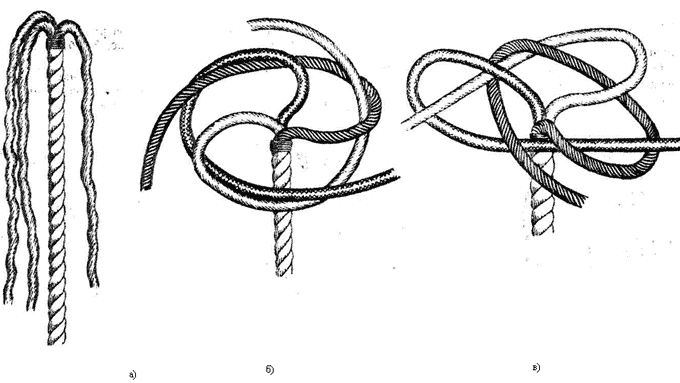

Выполнение. На некотором расстоянии от конца троса накладывается марка, после чего трос распускается на пряди, концы которых маркируются (рис. 74, а). Затем трос располагается вертикально и свободно висящие пряди поочередно обносятся вокруг троса против часовой стрелки так, чтобы каждая из них проходила снизу вверх в петлю, образованную соседней прядью (рис. 74, б); фигура, образованная прядями троса, называется полуколесом. Далее, как указано на рис. 74, в. г, каждая прядь проводится против часовой стрелки под соседнюю ходовую прядь и пропускается снизу-вверх в ближайшую петлю. В результате полуколесо удваивается и образуется фигура, носящая название колесо (рис. 74, д). Если теперь равномерно обтянуть все пряди, то образуется простой кноп. Для того чтобы предохранить кноп от распускания на пряди, выходящие из его центра, накладывается марка, после чего концы прядей обрезаются (рис. 74, е).Простой кноп может быть изготовлен и на некотором рас стоянии от концов троса. В этом случае после изготовления кнопа пряди вновь свиваются в трос и скрепляются марками.

Применение. Простои кноп делается на сорлниях. брасиках румпелей, тросовых ручках пожарных и рабочих деревянных ведер.


КНОП БЕЗ ПРОБИВКИ

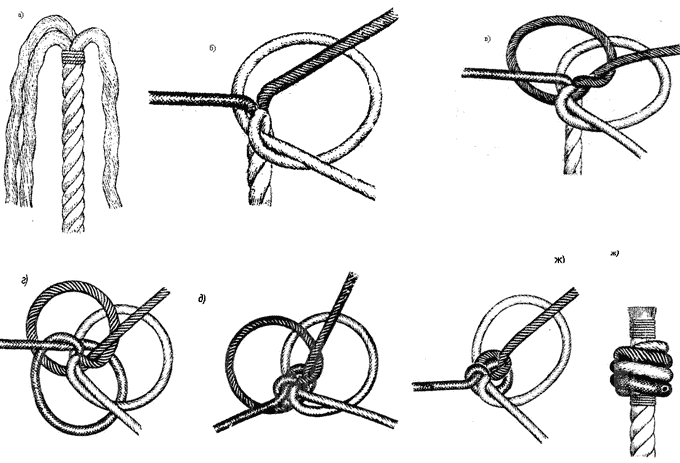

Выполнение. Предварительно замаркированный трос распускается на пряди (рис. 75, а), каждая прядь обносится против часовой стрелки вокруг вертикально расположенного троса и пропускается снизу вверх в образованную этой же прядью петлю (рис. 75, б, в, г — вид сверху). Затем пряди троса поочередно обтягиваются (рис. 75, д, е) и скрепляются непосредственно над кнопом простой маркой. Законченный кноп показан на рис 75, ж .

Применение. Кноп без пробивки выполняется на сорлинях и брасиках шлюпочных рулей и на тросовых ручках пожарных и рабочих ведер.


ТАЛРЕПНЫЙ КНОП

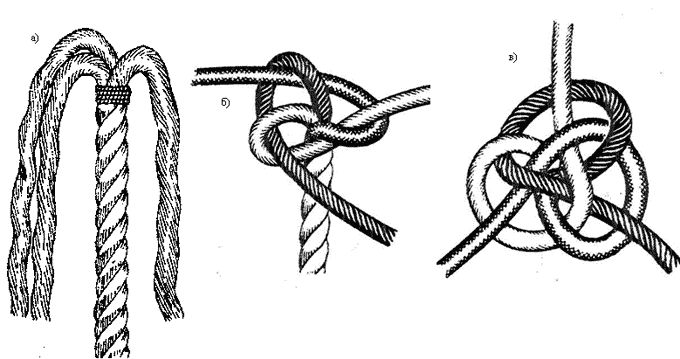

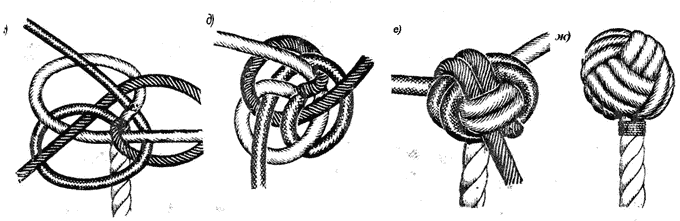

Выполнение. Подготовленный для вязания кнопа трос располагается вертикально (рис 76, а), после чего каждая прядь обводится вокруг троса против часовой стрелки, перекрывая при этом ближайшую прядь, но проходя снизу вверх в петлю, образованную следующей прядью. Так, например, первая прядь (рис. 76, б — черная) проходит над второй, но проводится под третью; вторая прядь (рис. 76, в — белая) проходит над третьей, но пропускается в петлю, образованную первой прядью; наконец, третья прядь (рис. 76, г) перекрывает первую и вводится в петлю второй пряди. Если после этого равномерно обтянуть все пряди троса, то получится фигура, изображенная на РИС 76, д (вид сверху). При обтягивании прядей необходимо сдвинуть петли кнопа на нераспущенную часть троса, что значительно увеличивает прочность кнопа. Затем каждая ходовая прядь проводится параллельно своей, уже заплетенной в кноп части, для чего она пробивается под пересекающие ее пряди (рис. 76, е). Для увеличения размера кнопа иногда делается еще одна пробивка прядей, которая выполняется, как и предыдущая. После пробивки концы прядей обрезаются. Законченный талрепный кноп изображен на рис. 76, ж.

Применение. Талрепный кноп делается на концах лопарей талей и тросовых талрепов. Кроме того, талрепный кноп находит применение при изготовлении шторм-трапов, фалрепов, шкентелей.


СТОПОРНЫЙ КНОП

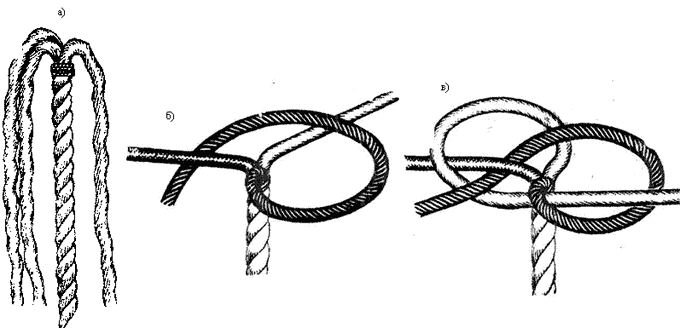

Выполнение. На подготовленном для вязания кнопа тросе рис.(77, а) делается полу-колесо (рис. 77, б), которое является основой стопорного кнопа. После изготовления полуколеса пряди троса равномерно обтягиваются и переплетаются в виде креста (рис. 77, в, вид сверху). Затем выполняется пробивка прядей. Для этого каждая прядь проводится параллельно своей уже заплетенной части против часовой стрелки и пробивается снизу вверх в петлю, образованную соседней прядью. На рис. 77, г (вид сверху); 77,д (вид сбоку); 77, е, ж (вид сверху) и 77, з (вид сбоку) последовательно показана пробивка всех трех прядей. В результате этой пробивки удваиваются шлаги полуколеса. После этого пряди троса пробиваются параллельно шлагам креста (рис. 77, и). Этим заканчивается первая пробивка прядей. Для увеличения размеров кнопа может быть сделана еще одна пробивка прядей, которая выполняется, как и предыдущая Законченный стопорный кноп показан на рис 77, к. Законченный стопорный кноп показан на рис. 77, к.

Применение. Стопорный кноп делается на переносных стопорах, буйрепах, на концах шкентелей и пр., причем кноп может быть как одинарным, так и двойным, т. с. выполненным из шести прядей.


СДВИЖНОЙ КНОП

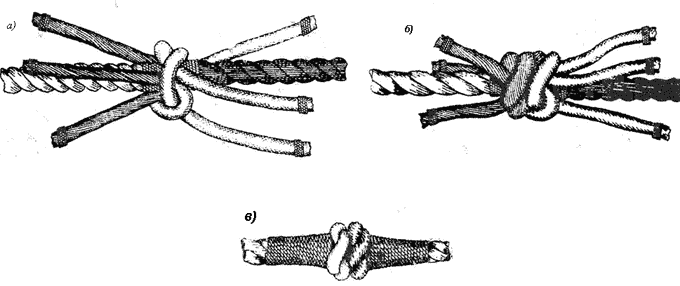

Выполнение. Концы двух тросов распускаются на пряди до марок, которые должны быть предварительно наложены на тросы на некотором расстоянии от их концов. Затем тросы сводятся навстречу друг другу так, чтобы каждая прядь одного из них располагалась между двумя смежными прядями другого (см. укладку прядей для изготовления сплесней). При этом наложенные на тросы марки должны сблизиться почти вплотную. После этого пряди левого троса завязываются полуколесом над маркой правого троса (рис, 78,а), а пряди правого троса завязываются полуколесом над маркой левого (рис, 78, б). Концы прядей немного раскручиваются, укладываются вдоль тросов и закрепляются многошлажныши марками из линя или шкимушгара (рис. 78, в).

Применение. Сдвижной кноп может быть применен для сращивания растительных тросов, если они не пропускаются через шкивы, кипы, роульсы и т. п.


МУСИНГ

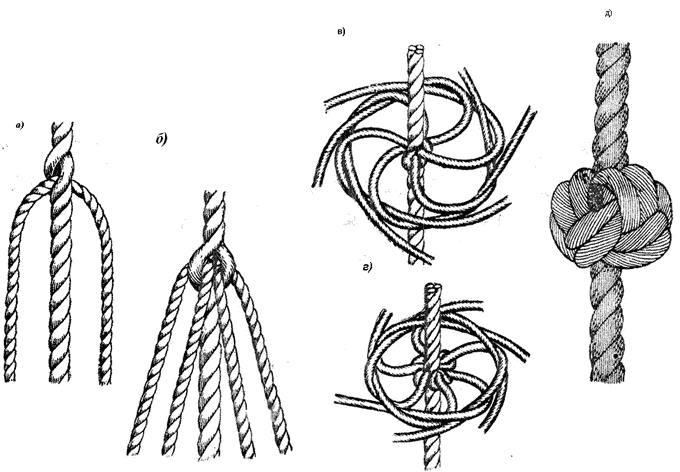

Выполнение. Из троса или линя вырубаются три одинаковые по длине пряди, на концах которых накладываются марки. Подготовленные таким образом пряди вводятся в трос в то место, где предполагается изготовить мусинг. Для этого каждая прядь пробивается под одну из прядей троса и проводится под ней до половины своей длины. Этот момент работы показан на рис. 79, а, б (третья прядь не показана). Введенные в трос пряди переплетаются так, чтобы их концы проходили против часовой стрелки в петлю, образованную соседней прядью (рис. 79,в).
Далее пряди равномерно обтягиваются и вновь переплетаются указанным выше образом, но в обратном направлении (рис 79, г).
Как явствует из рис. 79, в, г, фигуры, образованные ходовыми прядями, представляют собой полуколесо из шести прядей.

Заключительная часть работы — пробивка ходовых прядей в соответствующие петли нижнего и верхнего полуколес. Во время пробивки каждая прядь проводится параллельно самой себе.

Таких пробивок выполняется одна или две, в зависимости от желаемых размеров мусинга. Концы прядей обрезаются или распускаются на каболки и заклетневываются под мусингом или же производится оплетка мусинга.

Законченный мусинг изображен на рис. 79, д.

Применение. Мусинги изготовляются на шкентелях выстрелов и шлюпбалок, где они служат опорой для ног, а также на шкентелях шторм-трапов.


ОПЛЕТЕНИЕ МУСИНГОВ

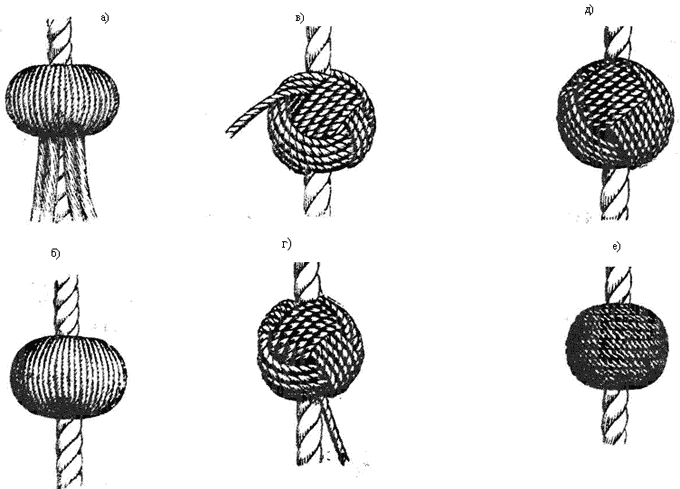

Выполнение. Оплетение мусингов выполняется различными способами. Простейший из них оказан на рис. 80, а, б. В данном случае мусинг оплетается или специально введенными вдоль троса каболками или, что значительно удобнее, распущенными на каболки концами прядей, из которых изготовлен мусинг. Для этого при изготовлении мусинга последняя пробивка прядей производится вдоль троса, после чего пряди распускаются на каболки, накладываются на мусинг, вновь пробиваются вдоль троса и т. д. Другой способ оплетки показан на рис. 80, в, г, д. В этом случае материалом для оплетки служит тонкий линь. Линь несколько раз обносится вокруг мусинга в каком-либо одном направлении, накрывая его параллельными шлагами. Затем эти шлаги накладываются в новых направлениях, причём линь или проходит сверху ранее наложенных шлагов или пропускается под ними.

Также широко распространен способ оплетки, известный под названием оплетка штыками (рис. 80, е).
