Грузовые сетки

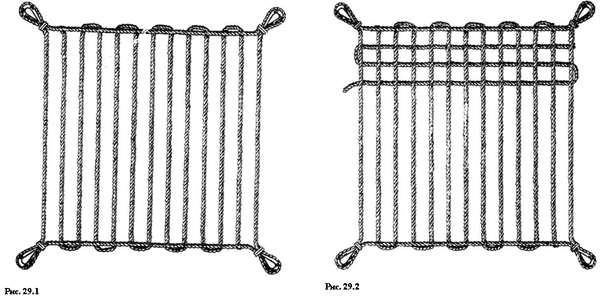

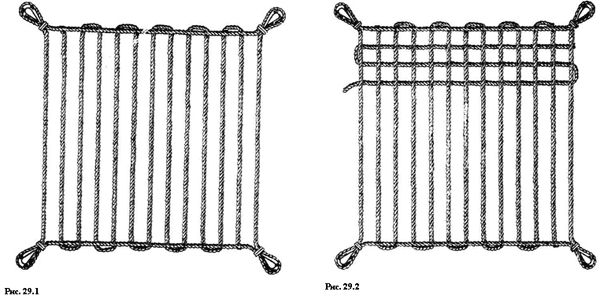

Изготовление. Основной частью сетки является ликтрос из смоленого пенькового или манильского троса, уложенный в форме квадрата. В углы ликтроса при помощи бензелей заделываются коуши. После изготовления ликтроса параллельно его боковым сторонам натягивается трос, образующий основу. Этот трос проводится поочередно от нижней шкаторины сетки к верхней и обратно. Крепление троса к шкаторинам производится путем пробивки (Рис. 29.1).

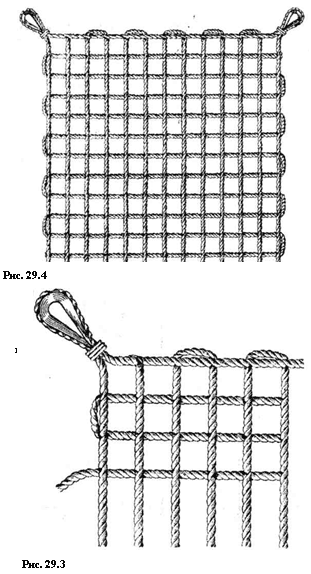

Поперечные нити сетки (уток) также делаются из одного достаточно длинного куска троса. Уток натягивается перпендикулярно нитям основы, образуя одинаковые по размерам ячейки. Из Рис. 29.2, Рис. 29.3 видно, что трос, образующий уток, пробивается между прядями основы . Концы тросов, из которых изготовляются основа и уток, пробиваются в ликтрос сетки .

Готовая сетка показана на Рис. 29.4.

На некоторых иностранных флотах при изготовлении грузовых сеток применяются крестовидные зажимы, которыми скрепляются тросы основы и утка в местах их пересечения. Применение зажимов, делая излишним пробивки тросов, значительно ускоряет процесс изготовления сетки.

Установка зажимов производится с помощью специального приспособления, напоминающего пресс.

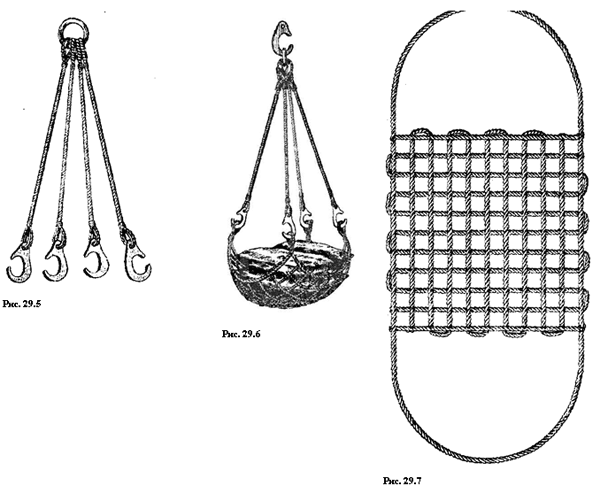

Для подвешивания грузовой сетки к гаку стрелы или крана используется специальный четырехгачный строп (Рис. 29.5, Рис. 29.6). На Рис. 29.7показана грузовая сетка другого вида. Эта сетка не имеет коушей и подвешивается к гаку за петли, образованные ликтросом . Подобным же образом изготовляются сетки и из стального троса. Размеры и вес грузовых сеток, а также материалы, применяемые при их изготовлении, указаны в Таблица 29.1 .

  • Наименование сетки; Грузоподъёмность, тс; Материал; Размеры сетки, см; Размеры ячеек, см; Вес сетки, кг
  • Трос пеньковый бельный, по ГОСТ483-55; Типоразмер коуша по ГОСТ9689-61; Трос стальной 6х24-144 пров - 7 ОС по ГОСТ 3083-55 или 6x30-180 пров - 7 ОС по ГОСТ 3084-55; Типоразмер коуша по ГОСТ9689-61
  • Окружность, мм; Диаметр, мм
  • Сетка; Ликтрос; Сетка; Ликтрос
  • Сетки из растительного троса; 1; 35; 60; Р0.3; -; -; ; 320х320; 20х20; 16,8
  • 2; 40; 90; Р0.6; -; -; ; 400х400; 25х25; 33,0
  • 3; 60; 125; Р1.0; -; -; ; 320х320; 16х16; 90,5
  • Сетки из стального троса; 3; -; -; -; 8,4; 5,5; С2,1; 320х320; 20х20; 40,0
  • 5; -; -; -; 11,5; 19,0; С3,5; 400х400; 25х25; 93
